在電子產品的全生命周期中，溫度劇烈變化是導致其性能衰減甚至失效的關鍵因素之一。從手機從寒冷室外進入溫暖室內的瞬間結露，到汽車電子在夏季暴曬與暴雨降溫間的快速切換，再到航天器穿越大氣層時經歷的極限溫差，溫度沖擊對電子產品的結構完整性與功能穩定性提出了嚴苛挑戰。兩箱式冷熱沖擊試驗箱作為模擬極限溫度變化的核心設備，通過快速將樣品在高溫箱與低溫箱之間切換，可精準復現溫度驟變環境，加速暴露電子產品的潛在缺陷，為其穩定性設計與可靠性驗證提供科學依據。
設備結構特點與技術優勢

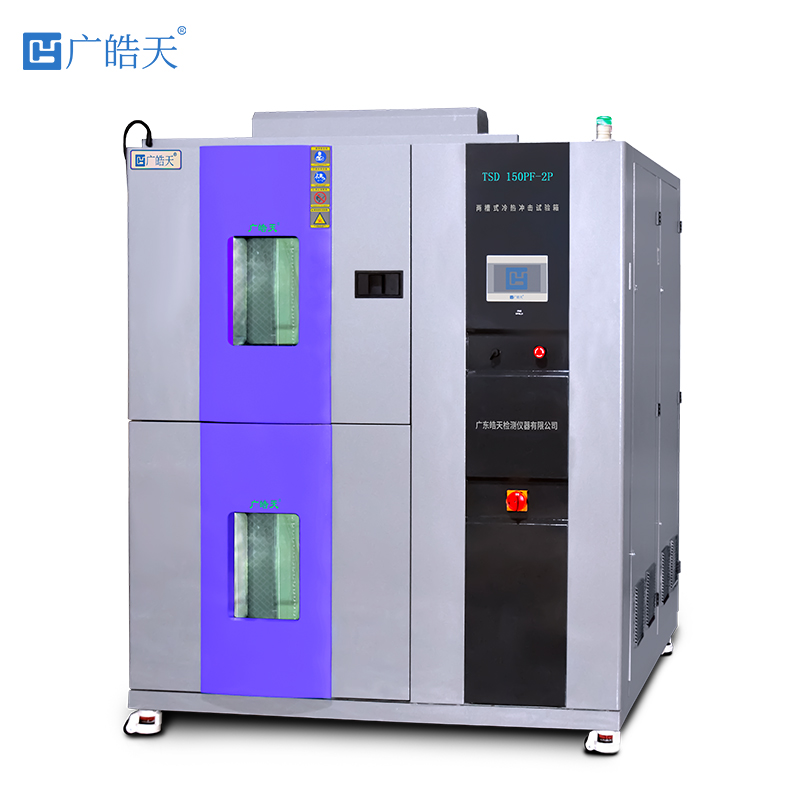

兩箱式冷熱沖擊試驗箱的核心設計在于 “分區獨立控溫 + 快速轉移" 的工作模式，結構由高溫箱、低溫箱、樣品轉移機構及控制系統組成。高溫箱采用鎳鉻合金加熱管與強制風循環系統，溫度范圍 - 20℃~200℃（高級型號達 300℃），均勻性≤±2℃；低溫箱依賴復疊式制冷系統，至 - 80℃，均勻性同樣≤±2℃。兩箱通過隔熱閘門分隔，開啟時間≤3 秒，減少溫度串?dāng)_。
樣品轉移機構有吊籃式與導軌式。吊籃式通過電動升降機移送，轉移時間≤5 秒，適合中小型產品；導軌式由伺服電機驅動，轉移時間≤3 秒，承載達 50kg，適用于大型產品。兩種方式均保證樣品僅受溫度應力。
相比三箱式，兩箱式優勢明顯：溫度恢復快，5 分鐘內回歸設定值；空間利用率高，占地減少 30%；能耗低，長期成本降 20%~30%?？刂葡到y(tǒng)采用 10.1 英寸觸摸屏搭配 PLC，可預設 100 組以上程序，支持實時記錄與遠程監控。
失效機理與測試原理
溫度沖擊下，電子產品失效源于材料熱脹冷縮的內應力及溫度驟變的物理化學變化。不同材料熱膨脹系數差異導致結構失效，如 PCB 板與焊點差異達 2.6 倍，易致焊點開裂；塑料外殼與金屬支架差異更大，可能引發外殼開裂。
溫度驟變加速元器件性能衰減。電容在低溫下 ESR 上升，高溫下容量衰減加快；芯片結溫變化致漏電流增大；顯示屏低溫易延遲，高溫致背光老化。實驗顯示，1000 次 - 40℃~85℃沖擊后，手機鋰電池容量保持率從 95% 降至 72%。
測試基于 “加速應力試驗" 理論，依據 Arrhenius 方程與 Coffin-Manson 模型，溫度變化幅度增 10℃，材料疲勞壽命縮半；循環 100 次等效自然環境 1~2 年損耗。測試中樣品溫度呈 “階梯式" 跳躍，更易暴露缺陷。
測試關鍵指標與流程
測試圍繞結構完整性、性能參數與功能穩定性展開。結構上，檢查外觀裂紋、變形（變化率≤0.2%）、鍍層脫落（附著力≥4B 級），及接口插拔力（變化≤20%）、按鍵壽命（≥10 萬次）。
性能參數因產品而異：電源適配器測輸出電壓（偏差≤±5%）、紋波（≤100mV）等；射頻模塊監測駐波比（≤2.0）、增益（衰減≤1dB）；傳感器驗證精度（誤差≤±0.5% FS）。
功能穩定性需模擬使用場景：手機測試通話、觸控（響應≤200ms）、相機功能；工業控制器測信號傳輸（無丟包、延遲≤10ms）；醫療電子需報警響應≤1 秒。
流程分四階段：樣品準備（選 3~5 臺，記錄初始狀態）、參數設定（依標準與場景，如消費電子用 - 40℃~85℃，100 次循環）、試驗執行（監控溫度偏差≤±3℃，記錄異常）、結果評估（恢復后復測，分析失效模式）。
應用場景與行業標準
消費電子中，智能手機按 JEDEC JESD22-A104 標準，經 1000 次 - 40℃~85℃沖擊后，需通過跌落、防水測試，500 次充放電容量保持率≥80%。智能手表額外測試表帶強度，下降量≤15%。
汽車電子中，發動機控制模塊經 500 次 - 40℃~125℃沖擊，燃油控制精度偏差≤±2%；車載娛樂系統在 - 30℃~85℃（300 次循環）下，顯示屏背光變化≤10%。
航空航天領域，衛星導航模塊經 1000 次 - 55℃~125℃沖擊，定位偏差≤1m；星載計算機需通過 - 100℃~150℃測試。
國際標準有 IEC 60068-2-14、ASTM E168-20，國內 GB/T 2423.22-2012 與之接軌，各行業有細分標準。
選型維護與發展趨勢
選型需考慮溫度范圍（消費電子 - 40℃~85℃，航天 - 80℃~150℃）、轉換時間（≤5 秒，精密芯片≤3 秒）、樣品容量（50L 至 500L）及控制精度（科研級 ±1℃）。
維護重點：制冷系統半年查壓力，清潔冷凝器；加熱系統月查絕緣電阻；轉移機構周查潤滑，月校時間；控制系統季度校準。安全上，定期檢查超溫、漏電保護，測試易燃易爆品用防爆型設備。
發展趨勢：溫度范圍更廣（-100℃~300℃）、轉換更快（1 秒內）；智能化升級（AI 維護、自適應控制、數字孿生）；與其他設備融合（溫濕度復合、振動聯動），將推動電子產品可靠性提升。
